So installieren Sie eine KATO LED-Innenbeleuchtung!
Viele KATO-Modelle sind so konzipiert, dass eine Innenbeleuchtung sehr einfach integriert werden kann. Eine Innenbeleuchtung ist unverzichtbar, wenn Sie eine Nachtszene realistisch nachstellen wollen.
Bitte beachten Sie außerdem die beilliegende Anleitung der LED-Innenbeleuchtung und die Anleitungen der einzelnen Fahrzeuge des Zuges.
Bitte beachten Sie außerdem die beilliegende Anleitung der LED-Innenbeleuchtung und die Anleitungen der einzelnen Fahrzeuge des Zuges.
Die Lichtplatinen werden je nach Fahrzeug/Modell mit oder ohne der weißen Aufnahme eingesetzt.
Allegra ist in der Betriebsanleitung extra beschrieben.
Schritt-für-Schritt-Anleitung
Eine Anleitung von Azariah Mertens
Mittel
45 min.
Das benötigen Sie
- KATO Lokomotive- KATO Beleuchtungsset (z. B. KATO Art. Nr. 11-211/ NOCH Art. Nr. 7074889)
01

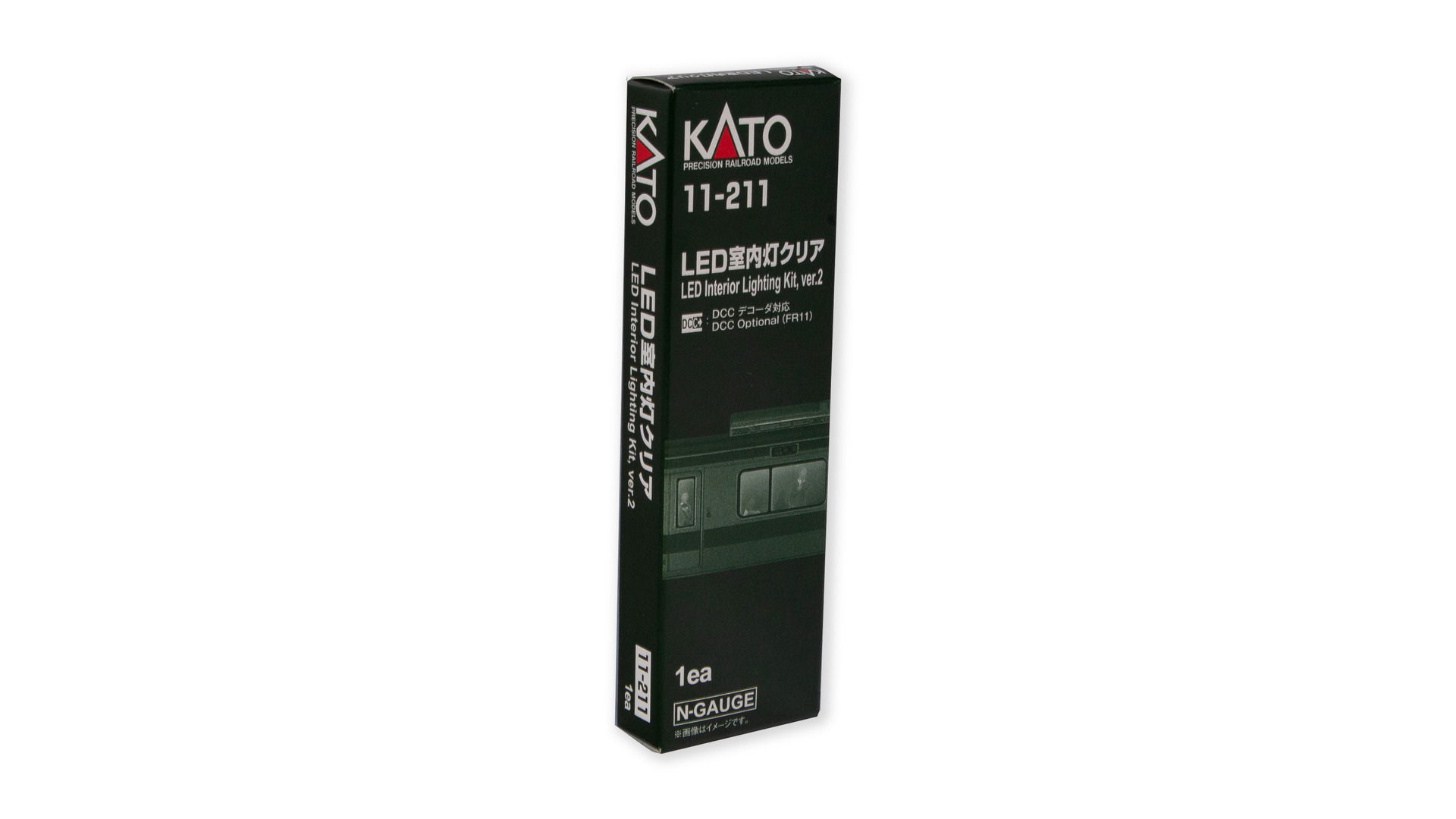

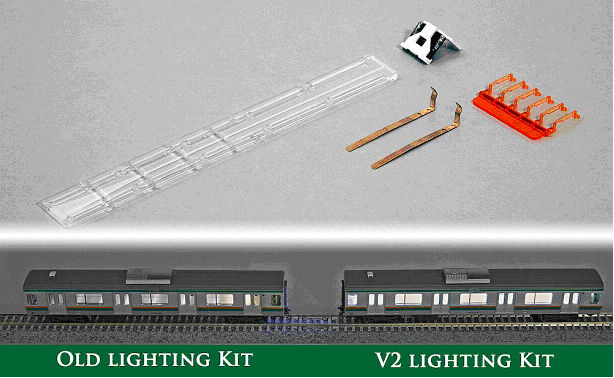

Hier sehen Sie alle benötigten Teile für einen Wagon oder Triebwagen auf einen Blick (KATO Art. Nr. 11-211/ NOCH Art. Nr. 7074889). Stellen Sie zunächst sicher, dass keine Teile fehlen.
02
Das Beleuchtungsmodul ist fertig vormontiert. Die Farbe des Lichts ist weiß, was das Licht einer Leuchtstofflampe perfekt wiedergibt.
03
Optional: Wenn Sie sich ein warmes Licht wünschen, wie es in vergangenen Epochen üblich war, entfernen Sie zunächst die Halterungen, die die Platine hält und Sie vorsichtig die Platine ab.
04
Optional: Setzen Sie den mitgelieferten Farbfilter in die vorgesehene Halterung im Platinenhalter. Montieren Sie die Platine wieder. Der Wagen hat nun ein warmes Licht.
05
Installieren Sie den Stromabnehmerschuh auf der Bodenplatte. Dieser wird in den dafür vorgesehenen Spalt gesteckt.
06
Bei den neusten Produkten funktioniert die Installation in motorisiertem Rollmaterial genau gleich. Wenn der Triebwagen jedoch keinen Spalt für den Stromabnehmerschuh hat, erfolgt der Zusammenbau etwas anders: Falten Sie den Stromabnehmerschuh wie abgebildet bzw. gemäß der Bedienungsanleitung.
07
Stecken Sie die Stromabnehmerschuhe in die dafür vorgesehenen Spalten, so dass sie auf den Stromabnehmern des Triebwagens aufliegen. Schieben und fixieren Sie die Stromabnehmerschuhe so, dass die Stifte auf der Oberseite der Grundplatte in die Bohrungen einrasten.
08
Setzen Sie nun das Beleuchtungsmodul ein. Achten Sie darauf, dass die Metallstifte des Beleuchtungsmoduls guten Kontakt mit dem Stromabnehmerschuh haben.
09
Die transparente Lichtleiterplatte kann normalerweise so eingebaut werden, wie sie ist. Sollte ihr Wagen jedoch kürzer sein, so können Sie die Lichtleiterplatte kürzen. Schneiden oder brechen Sie die Platte einfach an der Einkerbung in die gewünschte Länge.
10
Legen Sie die Lichtleiterplatte auf die dafür vorgesehene Aufnahme oder Stifte wie abgebildet. Achten Sie darauf, dass die Seitenkerben/Absätze nach oben zeigen, damit es keine Probleme beim Aufsetzen des Gehäuses gibt.
11
Vor der Montage empfiehlt es sich, eine Probefahrt ohne Gehäuse zu machen. Setzen Sie nun das Gehäuse wieder auf, achten Sie dabei auf die Richtung (vorne und hinten).
12
Geschafft!!
Stellen Sie nun den Zug auf die Gleise und drehen am Fahrregler, so sehen Sie, dass die genug Licht durch die Fenster scheint. Verdunkeln Sie den Raum und genießen Sie den neuen Charme des Zuges. Wir hoffen, dass Sie mit dem Ergebnis zufrieden sind.
